Inconel 625 Chloride Pitting Resistant: розрахунок PREN та обмеження використання морської води

Хлоридна піттинг є єдиною найпоширенішою причиною, через яку обладнання з нержавіючої сталі виходить з ладу в морській воді, і найшвидший спосіб визначити, чи витримає сплав це число, яке називається PREN.Інконель 625 (UNS N06625)показує PREN приблизно 51 - більш ніж удвічі, ніж у нержавіючої сталі 316L, і значно перевищує всі загальноприйняті порогові значення для повного занурення в морську воду. У цій статті показано, як саме розраховується це число, як 625 порівнюється з усіма конкуруючими класами сплавів, що означають його дані про критичну точкову температуру (CPT) на практиці та де пролягають його реальні межі застосування -, щоб інженери, покупці та автори специфікацій могли з упевненістю цитувати цифри.

Що таке пітінг хлориду і чому він такий небезпечний у морській воді?

Хлоридна корозія — це локалізоване руйнування захисної пасивної плівки сплаву іонами хлориду, утворюючи невеликі глибокі ямки, які можуть перфорувати обладнання набагато швидше, ніж це зробила б рівномірна корозія -, а морська вода є найпоширенішим природним джерелом іонів хлориду, які її стимулюють.

Більшість стійких до корозії-сплавів виживають не тому, що вони хімічно інертні, а тому, що вони спонтанно утворюють над-само-шар оксиду, що самовідновлюється - пасивну плівку -, яка блокує подальшу атаку. У стоячій воді або воді з низьким вмістом-кисню хлориди (Cl⁻) атакують цю плівку за допомогою особливого механізму:

• Фільм атака:невеликий іон хлориду адсорбується на поверхні оксиду та конкурує з киснем у слабких місцях - включення, подряпини, стрингери MnS, дефекти зварювання;
• Автокаталіз:як тільки мікроскопічна щілина відкривається, розчинені іони металу гідролізуються всередині неї, вивільняючи H⁺ і знижуючи локальний рН до значень 0–1, тоді як іони хлориду мігрують всередину, щоб збалансувати заряд;
• Розмноження:яма тепер містить власну концентровану соляну кислоту, тому вона поглиблюється з прискореною швидкістю, навіть якщо навколишня поверхня залишається світлою та неушкодженою.

Саме це робить піттинг надзвичайно небезпечним. Загальна втрата ваги може бути незначною - кілька міліграмів -, тоді як отвір проникає через 5-міліметрову стінку труби за місяці. Збої приховані, раптові та витікають-до-попередження. Морська вода містить приблизно 19 000–20 000 мг/л хлориду (приблизно 3,5% загальної солоності), тому вибір матеріалу для використання на морі домінує одне питання: чи може цей сплав протистояти хлоридній точці - і як довго, за якої температури та в якій геометрії?

Що таке PREN і як він розраховується?

PREN - еквівалентне число стійкості до пітінгу - – це однозначний-індекс, який оцінює стійкість сплаву до утворення ямок хлориду. Стандартна формула: PREN=%Cr + 3.3 × %Mo + 16 × %N.

Формула є емпіричною: її було розроблено шляхом співвіднесення складу сплаву з виміряними критичними температурами пітінгу в сімействі нержавіючої сталі. Кожен елемент отримує свій коефіцієнт із певної-зрозумілої причини:

• Cr (коефіцієнт 1,0):хром є основою пасивної плівки Cr₂O3; більше хрому означає більш товстий і стабільніший бар’єр, який швидше заживає після пошкодження.
• Мо (коефіцієнт 3,3):молібден є найсильнішим єдиним союзником проти хлоридів. Він уповільнює розчинення плівки, прискорює репасивацію початкових ямок і збагачує хімію всередині ямки, тому вона не може легко підтримувати автокаталітичний цикл. Ось чому Mo має множник 3,3.
• N (коефіцієнт 16):Азот розчиняється на поверхні сплаву під час репасивації, підвищує місцевий рН усередині ямки, що розвивається, і діє синергетично з Mo. Він має найбільшу вагу 16 на одиницю.

На практиці мають значення два варіанти. Для сплавів із вмістом вольфраму-, таких як Hastelloy C-276, багато інженерів використовують розширену формулу PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W. І треба сказати прямо: PREN був відкалібрований на нержавіючих сталях. Застосовуючи до-твердорозчинних нікелевих сплавів, він добре працює як інструмент для порівняльного ранжування, але він не охоплює все - що найголовніше, він ігнорує саму нікелеву матрицю, яка є набагато толерантнішою до кислотної хімії, ніж залізна матриця. Таким чином, нікелевий сплав має тенденцію до-виконання свого PREN у справжньому хлориді, а не до нижчого.

Що таке PREN Inconel 625?

Використовуючи стандартну формулу щодо обмежень складу ASTM B443, PREN Inconel 625 становить приблизно 47–56, із типовим номінальним значенням приблизно 51. Це впевнено ставить його у верхній ряд комерційно доступних хлорид-стійких сплавів.

Inconel 625 специфікується відповідно до ASTM B443 (плита, лист, стрічка) і B444/B446 (трубка, брусок) із таким контрольним складом:

Тоді обчислення є простим, виходячи з меж специфікації:

Три чесних застереження належать до будь-якої ретельної дискусії. По-перше, азот присутній лише в невеликих кількостях у 625, тому він додає щонайбільше частку бала - на відміну від супердуплексних сталей, де азот є навмисним легуючим додаванням, що коштує кілька балів PREN. По-друге, характерний елемент ніобію - 625 - взагалі не враховується в PREN, оскільки ніобій не бере участі в хімічному складі Cr–Mo пасивної-плівки, який вимірює індекс; це забезпечує високо-температурну міцність і надійність зварювання. По-третє, 625 не містить вольфраму, тому розширена (W-підшипник) формула PREN повертає те саме значення. За будь-яким розумним варіантом формули, Inconel 625 приземляється приблизно між 47 і 56, і «приблизно 51» є обґрунтованим єдиним числом для цитування.

Який показник PREN Inconel 625 порівняно з іншими корозійностійкими-сплавами?

При PREN ≈ 51 Inconel 625 перевершує будь-яку нержавіючу сталь -, включаючи супердуплекс 2507 - і майже всі основні нікелеві сплави. Лише марки, багаті на молібден- і вольфрам-, такі як Hastelloy C-276, мають вищу позицію.

*Монель 400заслуговує на примітку, оскільки його число вводить в оману: як мідно-нікелевий сплав, який практично не містить хрому чи молібдену, його PREN майже дорівнює нулю, але він чудово працює в проточній морській воді через інший захисний механізм. Однак у стоячій морській воді Monel 400, як відомо, утворює ямки, тому не рекомендується використовувати для роботи з повільним -потіком у щілинах. PREN класифікує опір-ініціювання ямок у сімействі сплавів із Cr–Mo пасивною-плівкою; завжди читайте його разом із власною корозійною поведінкою сплаву.

Порівняння також занижує 625 в одному відношенні, яке варто згадати: оскільки PREN було відкалібровано на сплавах на основі -заліза, воно не може вважати ~58–61% нікелевої матриці 625, яка протистоїть кислотній хімічній хімії, яка поширює ямки в нержавіючих сталях. Згідно з польовим досвідом, Inconel 625 у природній морській воді поводиться навіть краще, ніж його перевага PREN порівняно, скажімо, з 2507, що свідчить про - особливо якщо хлориди поєднуються з H₂S, CO₂ або при високій температурі в нафтопромислових роботах.

Які порогові значення PREN мають використовувати інженери для обслуговування морської води?

Робочі правила, які використовуються в морській і морській техніці, такі: PREN нижче ~32 не підходить для стоячої морської води; PREN Більше або дорівнює 40 є загальноприйнятим пороговим значенням для надійної стійкості до точкової корекції в морській воді-температури навколишнього середовища, включаючи щілинні з’єднання; і PREN більше або дорівнює 45 забезпечує запас для підвищеної-температури або вищого-навантаження на хлорид. Inconel 625, з ≈51, очищає кожен поріг, залишаючи вільний простір.

Ці порогові значення є емпіричними правилами, отриманими з десятиліть випробувань на вплив морської води та досвіду морської експлуатації, а не гарантій. При правильному використанні вони ділять палітру сплаву на чіткі смуги:

• Нижче 32:316L (PREN ≈ 24) повністю провалює цей тест - його добре-задокументований виразок у навколишній морській воді є причиною того, що він обмежений атмосферними або повністю осушеними морськими роботами.
• 32–40: 317L, 904L і дуплекс 2205 (PREN 33–36) витримують гладку навколишню морську воду, але залишаються вразливими до щілин, зварних швів і теплих місць.
• 40–45: супер дуплекс 2507 і супер аустеніт (PREN ~40–45) є стандартним економічним вибором для клапанів, трубопроводів і кріпильних елементів для навколишньої морської води, де щілини контролюються.
• Вище 45:Inconel 625 (≈51) вибирається, коли необхідно повністю усунути піттинг, коли неможливо уникнути тріщин і підвищеної температури або коли хлориди співіснують із кислим газом (H₂S).

Сувора специфікація ніколи не зупиняється на порозі. Температура, концентрація хлоридів, рН, швидкість потоку, геометрія щілини, якість зварного шва та мікробіологічна корозія (MIC) — все це зсуває реальну межу. Для-критично важливих для проектування послуг правильною практикою є визначення фактичної форми продукту за допомогою випробування - ASTM G48 зануренням або ASTM G150 електрохімічної CPT - на матеріалі заводу-виробника з критеріями приймання, записаними в замовлення на придбання. Саме так JN Alloy постачає 625 для підводних і хімічних робіт: сертифікований за специфікаціями ASTM/ASME, із відповідністю G48/G150 і NACE MR0175, задокументованою під час транспортування.

Що таке критична точкова температура (CPT) Inconel 625?

Опубліковані значення CPT для Inconel 625 скупчуються приблизно на 90–110 градусів залежно від методу випробування та форми продукту - настільки вище діапазону 0–40 градусів природної морської води, що ініціювання ямок на гладких поверхнях 625 у морській воді не є реалістичною проблемою щодо дизайну.

Критична температура піттингу — це найнижча температура, при якій стабільні піттинги виникають на металевій поверхні за певних умов випробування. Вище CPT стає можливим піттинг; під нею сплав репасивується швидше, ніж може стабілізуватися яма. Домінують два методи: ASTM G48 (занурення в підкислений 6% хлорид заліза, агресивний скринінговий тест) і ASTM G150 (електрохімічний, який повертає точне, відтворюване число). Типові зареєстровані значення порівнюються таким чином:

Точні значення залежать від обробки поверхні, форми продукту та лабораторії, тому сприймайте їх як інженерні діапазони, а не константи. Конструктивні висновки не змінюються: природна морська вода - навіть тропічна вихідна вода з температурою 35–40 градусів - знаходиться на 50–70 градусів нижче ями 625-порогу початку. Більш корисним числом для дизайнерів є критична температура щілини (CCT), яка завжди нижча, ніж CPT, оскільки хімічний склад екранованої щілини більш агресивний, ніж гладка поверхня. Опубліковані значення CCT для 625 у випробуванні хлориду заліза кластеризовані приблизно на 25–40 градусів нижче його CPT, тобто в діапазоні ~55–75 градусів - все ще комфортно вище температури морської води, але причина, по якій контроль над щілинами має значення при роботі з гарячим хлоридом.

Які обмеження практичного застосування Inconel 625 у морській воді та хлоридних середовищах?

У всьому діапазоні природної морської води (0–40 градусів) Inconel 625 не має практичної межі виразки. Його реальні обмеження проявляються в трьох місцях: вузькі тріщини в гарячому хлоридному режимі вище приблизно 60–70 градусів, гарячі концентровані розсоли з низьким-pH, де сплави класу C-276 є правильним вибором, і зварні з’єднання, де мікросегрегація молібдену або фаза Лавеса можуть локально знизити опір.

Заявлено, що інженер буде використовувати їх, обмеження:

1. Пітінг - немає практичного обмеження:Ініціація ямки на гладких, належним чином відпалених 625 поверхнях не є вірогідним способом відмови в природній морській воді за будь-якої температури, якої досягає океан. Дизайнерська впевненість тут фактично повна.
2. Щілинна корозія - реальна межа:щілини під прокладками, поверхнями фланців, відкладення та забруднення є обмежувальною геометрією. У гарячих потоках, що містять-хлориди (не навколишню морську воду), напад стає можливим вище приблизно 60–70 градусів; вкажіть дизайн щілин-щільного з’єднання та гладку обробку.
3. Зварні шви - керовані:Наплавлений метал може відокремлювати молібден і утворювати фазу Лавеса, збагачену Nb-, локально знижуючи стійкість до точкової корекції. Кваліфіковані процедури зварювання (з наповнювачем 625 або 625), контрольоване підведення тепла та -відпал розчину після зварювання, де це практично, відновлюють запас.
4. Межі хімії:гарячі, концентровані розсоли з низьким рН вище ~100 градусів - кислотні-хлоридні скрубери, певні розчини FGD - є територією C-276/C-22; 625 добре, але не оптимально.
5. Економіка - чесна межа:625 має надбавку за вартість супердуплексу. Там, де навколишня морська вода, контрольовані щілини та відсутність кислих продуктів

подати заявку, 2507 часто виграє економічну справу; 625 виграє, коли в одному сплаві необхідне поєднання -стійкості до хлориду, міцності, стійкості до H₂S і здатності-наплавлення.

SCC - перевага, а не обмеження:625, по суті, стійкий до хлоридного{1}}корозійного розтріскування (Cl-SCC), яке розтріскує аустенітну нержавіючу сталь вище ~50–60 градусів, що є вирішальною перевагою в гарячих парах хлориду та зонах бризок.

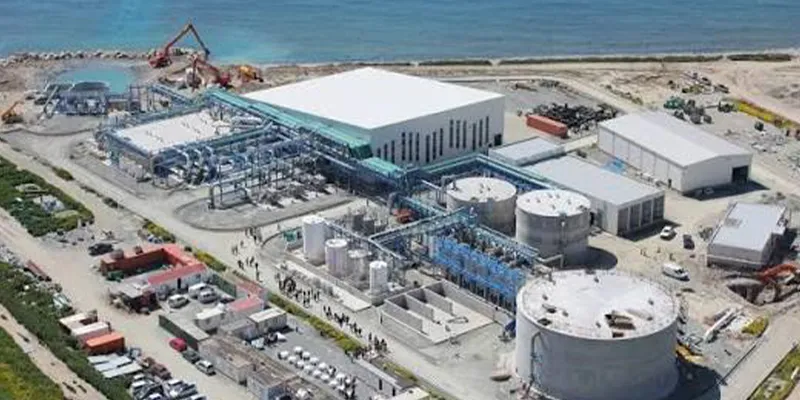

Де Inconel 625 насправді використовується в морській воді та морських службах?

Inconel 625 — це нікелевий сплав, який є робочою конячкою скрізь, де повинні співіснувати стійкість до точкової корекції хлоридів і висока міцність: обладнання для підводних нафтових і газових робіт, зварювальне покриття стояків і компонентів трубопроводів, вали й робочі колеса насосів морської води, компоненти теплообмінника й кріплення клапанів, а також морське кріплення й кабельне обладнання.

Підводна нафта і газ:625 зварювання на з’єднаннях стояків із вуглецевої-сталі, золотниках трубопроводів і підводних клапанах поєднує корозійну-стійку оболонку з економією конструкційної сталі -, що є найбільшим морським використанням цього сплаву. Зварюваність сама по собі є суперсилою 625: це-перехід до присадочного металу (ERNiCrMo-3) для зварювання 625, C-276, 825 та різнорідних з’єднань.

Насоси та вали морської води:Насоси для підйому морської води, інжекційні насоси та вали використовують комбінацію 625 із стійкістю до хлоридів, стійкістю до кавітації та високою міцністю вала (відпалений UTS приблизно 830–1000 МПа, значно вище C-276).

Кислі + хлоридні лунки:NACE MR0175/ISO 15156 перераховує 625 для використання в кислих умовах, тому це вибір за замовчуванням, коли резервуарні хлориди, H₂S і CO₂ зустрічаються разом - комбінація, яка дискваліфікує більшість нержавіючих сталей.

Суднові вихлопи та скрубери:сильфони, вихлопні компоненти та внутрішні елементи скрубера в гарячих, -насичених хлоридами газових потоках, де Cl-SCC виключає нержавіючу сталь серії 300.

Опріснення та FGD:високо{0}}температурні секції систем термічного опріснення та десульфурації димових газів (FGD), а також компоненти-теплообмінника, охолоджувані морською водою, на хімічних заводах і заводах СПГ.

Які стандарти та випробування регулюють інконель 625 у хлоридній експлуатації?

Хімічний склад і форма продукту підпадають під ASTM B443 (плита/лист/смуга), B444 (трубка) і B446 (брусок), з еквівалентами ASME SB для роботи з кодом; характеристики хлоридів підтверджені випробуваннями ASTM G48 і ASTM G150; кисле обслуговування регулюється NACE MR0175/ISO 15156; і офшорні матеріали вибираються відповідно до ISO 21457.

Найкраща практика закупівель: вимагайте сертифікатів випробувань на заводі, які повідомляють про фактичні Cr і Mo (таким чином наданий PREN можна перевірити за допомогою сертифіката), а також метод G48 A при заявленій температурі та відповідність вимогам NACE MR0175, де це можливо. PREN, обчислений на основі фактичної сертифікованої хімії -, а не діапазону специфікацій -, це число, яке має містити ваш файл QA.

Inconel 625 порівняно з альтернативами: як вибрати хлоридне обслуговування?

Вибирайте Inconel 625, коли вам потрібен найвищий{1}}рівень стійкості до хлоридів у поєднанні з високою міцністю, -здатністю до роботи в кислоті та зварюваністю як наповнювач або накладка, все в одному сплаві. Вибирайте супер дуплекс 2507, якщо продуктивність навколишньої морської води з контрольованими щілинами є достатньою, а вартість домінує. Виберіть Hastelloy C-276 для гарячих, концентрованих хлоридних розсолів із низьким рН.

Останнє застереження для автора специфікацій: ніколи не порівнюйте сплави лише за PREN між сімействами сплавів, не прочитавши виноски. PREN рангує опір ініціації; він не оцінює нікелеву матрицю, геометрію щілини, стан зварного шва чи стійкість до розтріскування -, і це саме ті розміри, за якими Inconel 625 зазвичай перемагає в суперечці.

Часті запитання

Приблизно 51 за номінальним хімічним складом - і між 47 і 56 у повному вікні складу ASTM B443 (PREN=%Cr + 3.3 × %Mo + 16 × %N, типово 21,5% Cr і 9% Mo).

Чи достатньо PREN 51 для морської води?

Так, з великим відривом. Широко використовуваний поріг прийнятності для надійної{1}}температури морської води навколишнього середовища, включаючи щілини, PREN більше або дорівнює 40; Інконель 625 перевершує його приблизно на 11 балів.

Чому ніобій не включається в розрахунок PREN?

Ніобій не бере участі в хімічному складі пасивної -плівки хрому й молібдену, який вимірює PREN. У 625 його додають для зміцнення твердого-розчину та зварюваності, а не для стійкості до точкової корекції.

Чи може Inconel 625 опускатися в морську воду?

На гладких, належним чином відпалених поверхнях при природній температурі морської води (0–40 градусів) виникнення ямок не є реалістичним способом відмови. Напад стає можливим лише у вузьких щілинах у гарячому хлоридному режимі, як правило, вище приблизно 60–70 градусів.

Яка критична температура пітінгу (CPT) Inconel 625?

Опубліковані значення групуються приблизно на 90–110 градусів залежно від методу випробування (електрохімічні значення ASTM G150 зазвичай становлять ~100 градусів або вище; значення занурення ASTM G48 приблизно на 85–100 градусів) - набагато вище температури морської води.

Як Inconel 625 порівнюється з 316L у морській воді?

316L (PREN ≈ 24, CPT ≈ 15–30 градусів) ямки та розриви через перфорацію в навколишній морській воді; Inconel 625 (PREN ≈ 51, CPT ≈ 100 градусів) є ефективно стійким у тому ж діапазоні. Вони не є взаємозамінними в морському зануренні.

Inconel 625 або Hastelloy C-276 для роботи з хлоридом – що краще?

Обидва мають найвищий{0}}рівень. C-276 (PREN ≈ 68–74 з вольфрамом) є кращим у гарячих, концентрованих хлоридних розсолах з низьким рН; 625 забезпечує більш високу міцність, є стандартним сплавом для наповнення зварювальних швів і більш економічним, якщо його стійкість достатня.

Чи Monel 400 краще, ніж Inconel 625 у морській воді?

Ні - просто інше. Monel 400 чудово підходить для швидкої-течії морської води через механізм із мідного-сплаву, але, як відомо, вона здатна просідати в стоячу морську воду та має майже-нульовий PREN. Inconel 625 протистоїть пітингу як у текучих, так і в застійних умовах.

Чи зменшує зварювання стійкість Inconel 625 до точкової корки?

Це може, незначно, через мікросегрегацію молібдену та утворення-фази Лавеса в металі зварного шва. Кваліфіковані процедури з використанням відповідного наповнювача ERNiCrMo-3, контрольованого підведення тепла та відпалу розчину, де це практично, зберігають втрати незначними.

Яку концентрацію хлориду може витримати Inconel 625?

Природна морська вода (~19 000–20 000 мг/л хлориду) необмежений час при температурі навколишнього середовища та концентровані розсоли при помірних температурах. Практичні межі встановлюються температурою, pH і геометрією щілини, а не концентрацією хлориду.

Чи Inconel 625 стійкий до хлоридного корозійного розтріскування?

так Його-збагачена нікелем,-центрована-кубічна матриця практично стійка до трансзернистого хлориду SCC, який розтріскує аустенітну нержавіючу сталь при температурі вище приблизно 50–60 градусів -, що є вирішальною перевагою в гарячих парах хлориду та в зонах бризок.

Чи PREN передбачає щілинну корозію?

Не прямо. Щілинна корозія починається при нижчих температурах, ніж точкова; натомість використовуйте критичну температуру щілини (CCT). Для 625 опубліковані значення CCT приблизно на 25–40 градусів нижчі за CPT, тобто приблизно на 55–75 градусів у тестах на хлорид заліза.

Яка максимальна температура морської води для Inconel 625?

При природній температурі морської води не існує практичної межі виразки (навіть 40 градусів тропічної води на ~60 градусів нижче 625 CPT). Для гарячих технологічних потоків хлориду проектуйте проти щілинної атаки вище приблизно 60–70 градусів.

Чи потребує Inconel 625 катодний захист у морській воді?

Не для власної стійкості до точкової корки. Катодний захист іноді застосовують-у всій системі або для захисту з’єднаної вуглецевої сталі, але кріплення 625 не потребує захисту від морської води.

Як розраховується PREN для дуплексної та супераустенітної нержавіючої сталі?

З тією самою формулою - %Cr + 3.3 × %Mo + 16 × %N -, але азот є навмисним легуючим додаванням у цих класах (наприклад, ~0,28% N у 2507 додає більше 4 пунктів PREN), тоді як у 625 це незначні сліди.

Який тест перевіряє стійкість до точкової корекції хлориду - ASTM G48 або ASTM G150?

G48 (занурення в хлорид заліза) є швидким скринінговим і приймальним тестом; G150 (електрохімічний) забезпечує точну критичну точкову температуру, яка використовується для проектних запасів. Суворі специфікації використовують обидва.

Чи Inconel 625 сумісний з NACE MR0175 для кислих продуктів?

Так - Inconel 625 зазначено в NACE MR0175/ISO 15156 для використання в середовищах, що містять H₂S- (у відповідних умовах використання), тому він домінує в підводному обладнанні, де співіснують хлориди та кислий газ.
